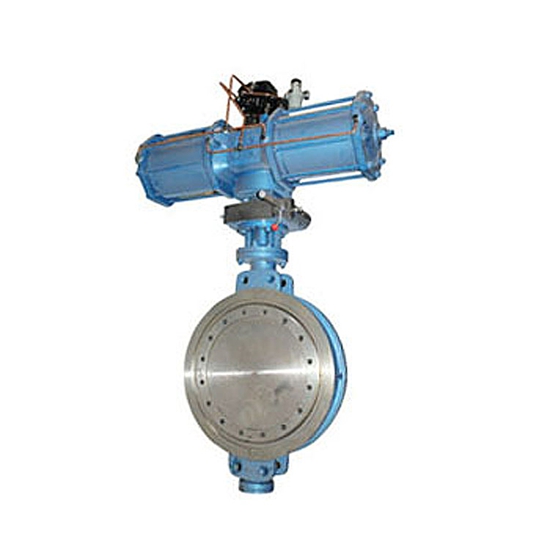

ZSHW氣動切斷蝶閥

關注次數：

型號：

技術參數：

ZSHW氣動切斷蝶閥的密封機構通過系統壓力達到一種真正的動態密封，因此有優良的切斷性能和耐久性能，其體積小，重量輕，制造范圍廣，易于維修保養。
上閥蓋常溫型（與閥體一起鑄造）：-45°C-+200°C
高溫型 +200°C-+500°C

概述
WB300系列高性能蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥。這種蝶閥的閥板密封面為————球弧面體，密封機構通過系統壓力達到一種真正的動態密封，因此有優良的切斷性能和耐久性能。其體積小，重量輕，制造范圍廣，易于維修保養。

主要性能參數
[ 閥體 ]
型式扁平鑄造型
公稱通徑 80-600mm
公稱壓力 PN 1.6 ANSI150 JIS 10K
連接型式對夾式
材料 ZG25
ZG0Cr17Ni12Mo2和ZG1Cr18Ni9
上閥蓋常溫型（與閥體一起鑄造）：-45°C-+200°C
高溫型 +200°C-+500°C

[ 閥內組件 ]
閥板形式部分球面型（密封環接觸型）
流量特性近似等百分比特性
閥板材料
ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+鍍硬鉻ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+堆焊硬質合金
閥板轉角
90°（配用RC和ZSH執行機構）
60°（配用HA薄膜執行機構）
閥座材料
硬密封（0Cr17Ni12Mo2）軟密封（聚四氟乙烯+二硫化鉬）
軸承材料 0Cr17Ni12Mo2

訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
